Разпределение с двоен дъгов рефлектор:

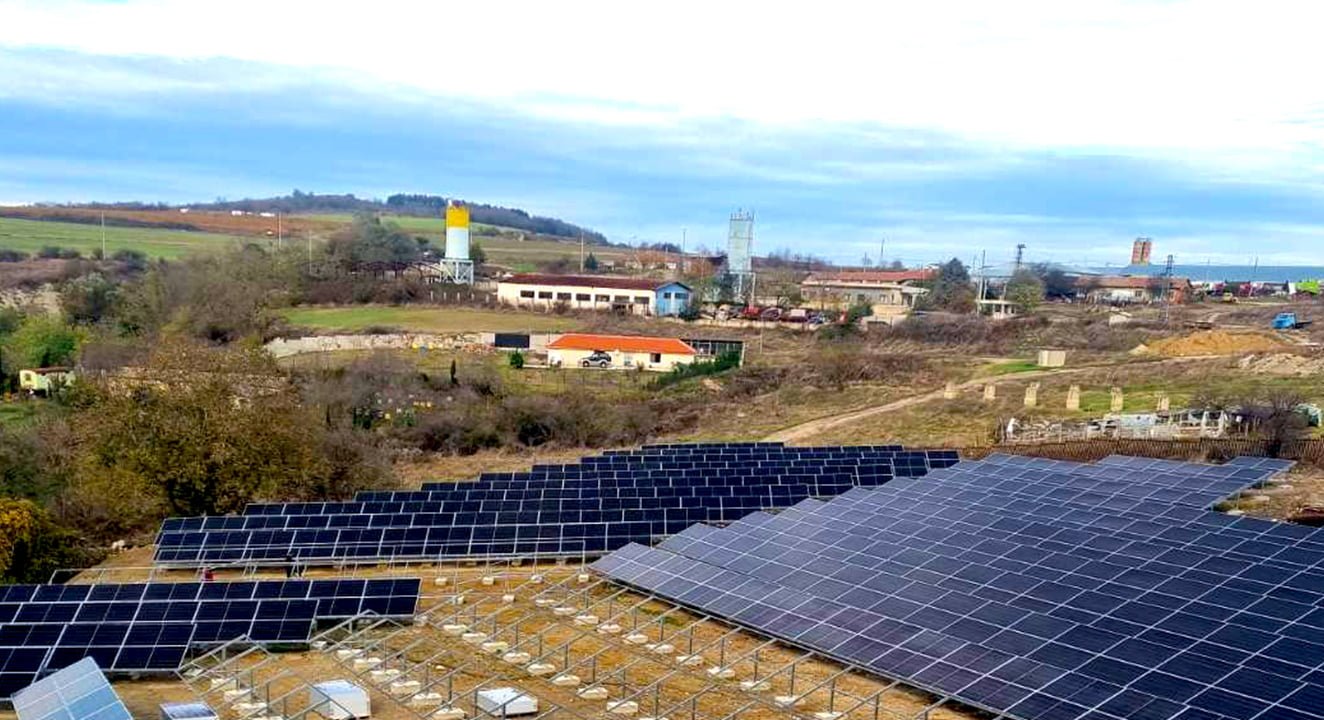

Позициониране тип „Рибя- Кост“ и Двойно- Дъговиден Рефлектор
Предимството на позиционирането „Рибя-Кост“ ведно с двойно-дъговиден рефлектор (при който е планирано и обслужващо пространство) е в начина на максимално използване на падащата на земна повърхнина енергия, активно и пасивно, както следва:
- Активно – рефлекторът е изчислен и изобретен с определена площ и наклон с овална извивка тип дъга, което цели насочване на слънчевите лъчи в конкретната повърхнина – фотоволтаичните модули. Посредством по-голямата дъга на отражателя в предната част на рефлектора с дължина 1700мм и по-малка дъга в задната част с дължина 1000мм., слънчевата радиация се насочва към задната част на модулите разположени пред по-голямата дъга и предната част на модулите разположени пред по-малката дъга. При така конструираната рефлектираща дъга, слънчевата светлина се отразява конусовидно. При това разположение на модулите във форма „Рибя-Кост“, при наличие на двулицеви фотоволтаични модули и наличен двойно дъговиден рефлектор независимо от височината на слънцето през сезоните и тилтовият ъгъл на модулите, светлината се отразява винаги към активното поле. Колкото е по-голяма рефлекторната площ изобретена в правилната форма, толкова по-голяма е площта на отразяване. При двойно -дъговидния рефлектор, отразената площ е с 53 % и нагоре. Така изчисленият рефлектор по площ е равен на площта на модулите в редицата. По този начин се увеличава повърхността, която отразява и разпрусква слънчева радиация, което пропорционално увеличава преобразуваното количество електрическа енергия при една и съща инсталирана мощност и единица площ.
- Съотношението гръб -лице панел и гръб-лице рефлектор в случая е равен или по-голям ако отчетем дифузната светлина. Ъгълът на пречупване е конкретно насочен и ефекта на поглъщане на отразена светлина от модулите е максимална.
Рефлекторът разполага с „крачета“ с височина от 0,2м в предната част и 0,4м в задната част, с което се цели нормална циркулация и движение на водни и въздушните маси и се предотвратява земезапечтването и засушаването (което е недостатък на другите налични рефлектори позиционирани директно върху земната повърхност). Общата рефлекторната площ е в размер на 2700мм., колкото е и площта на модулите при стандартна ширина Ш1303мм при модул 600-700Wp в двойна подредба тип landscape с планирано отстояние между редиците от общо 100мм.
В зависимост от желаният тилтов ъгъл и инсталирана мощност на единица площ, ситуацията може да бъде следната: - При позициониране на модулите на височина 500мм от земната повърхност в предната част на модула и тилтов ъгъл на 25 градуса площта на рефлектора ведно с обслужващите площи и намаляване на засенчването при зимно-слънцестоене площта между редиците е 3333,61мм при 20 градуса на Слънцето и планирани обслужващи площи от по 550мм от двете страни.
- При позициониране на модулите на височина 500мм от земната повърхност в предната част на модула и тилтов ъгъл на 30 градуса площта на рефлектора ведно с обслужващите площи и намаляване на засенчването при зимно-слънцестоене площта между редиците е 3717,34мм при 20 градуса на Слънцето и планирани обслужващи площи от по 700мм от двете страни.
- Пасивно – рефлектора отразявайки слънчевата радиация разпръсква лъчите не само към панела, но и разсейва обратно в атмосферата част от дифузна светлина като предпазва земната кора намираща се под него от абсорбирането на лъчите. Намалената отражателната площ на земята (от северния и южния полюс), която да отразява обратно голяма част от слънчевите лъчи в атмосферата е една от причините за Глобалното затопляне, затова рефлекторите биха увеличи отражателната площ на земната повърхност. По този начин веднъж се оползотворяват неизползваемите между редиците площи с цел използването на активната енергия на слънцето насочвайки я към конкретна повърхнина и втори път към атмосферата – пасивно. При тази технология спрямо всички останали има много по-голяма отражателна площ. Ъгълът на пречупване е максимално насочен и ефекта на поглъщане на отразена светлина от модулите е право пропорционален.
Двойно- Дъговиден Рефлектор
Рефлекторът е изчислен и изобретен с определена площ и наклон с овална извивка тип дъга (не под ъгъл, или перпендикулярно, което ги различава от наличните рефлекторите), като именно поради двете дъги, които се образуват може да го наречем двойно дъговиден рефлектор.
Двойно-дъговидният рефлектор може да бъде използван за вече съществуващи електроцентрали, като може да бъде поставен в неизползваемата площ между редиците им. При централи изградени в началото на фотоволтаиката, площта между редиците е изключително голяма и изисква сериозна поддръжка, заради растителността, която израства периодично.
Поставянето на двойно-дъговидни рефлектори веднъж би увеличила производителността на модулите и втори път би намалила разходите за поддръжка на обслужващите площи.
Основната му цел е насочване на слънчевите лъчи в конкретна повърхнина – фотоволтаичните модули. Посредством по-голямата дъга на отражателя в предната част на рефлектора с дължина 1700м и по-малка дъга в задната част с дължина 1000м. слънчевата радиация се насочва към задната част на модулите разположени пред голямата дъга и предната част на модулите разположени пред по-малката дъга. При така конструираната рефлектираща дъга, слънчевата светлина се отразява конусовидно. При наличен двойно дъговиден рефлектор независимо от височината на слънцето през сезоните и тилтовият ъгъл на модулите, светлината се отразява винаги обратно към тях. Колкото е по-голяма рефлекторната площ изобретена в правилната форма, толкова по-голяма е площта на отразяване. При двойно -дъговидния рефлектор, отразената площ е с 53 % и нагоре. По този начин се увеличава повърхността на отдаване на слънчевата радиация, което пропорционално увеличава преобразуваното количество електрическа енергия.
Рефлекторът разполага с „крачета“ с височина от 0,2м в предната част и 0,4м в задната част, с което се цели нормална циркулация и движение на водни и въздушните маси и се предотвратява земезапечтването и засушаването (което е недостатък на другите налични рефлектори позиционирани директно върху земната повърхност). Общата рефлекторната площ е в размер на 2700мм., колкото е и площта на модулите при стандартна ширина Ш1303мм при модул 600-700Wp в двойна подредба тип landscape с планирано отстояние между редиците от 10мм.
